Inledning
Vid design och installation av solenergisystem är beräkningen av solpanelens dimensioner på taket en avgörande del för projektets framgång eller misslyckande. Takytan är begränsad, och om mätningar och planering inte är noggrant utförda kan detta leda till otillräcklig installerad kapacitet och utrymmesförlust, samt förlänga återbetalningstiden för investeringen.
Under installationsprocessen gör en förståelse för hur man beräknar solpanelens dimensioner att man kan ge kunder mer effektiva lösningar; för vanliga användare kan förståelsen av solpanelens dimensioner också ge en tydlig uppfattning om huruvida taket kan uppfylla energiutbudsbehoven.
Korrekt beräkning ökar inte bara utrymmesanvändningen utan kan också optimera energiutbytet och påskynda investeringsåterbetalningen. De vanligaste effektområdena för solpaneler på marknaden är 410W–800W, vilket gör det möjligt att uppnå högre avkastning på ett begränsat takutrymme och erbjuder fler konfigurationsmöjligheter för både bostäder och kommersiella tak.
Takmätning och bedömning av tillgängligt utrymme
Det första steget i storleksberäkningen är att bestämma den användbara takytan. Många tak verkar ha tillräckligt med total yta, men den faktiska ytan som kan användas för installation är ofta mycket mindre.

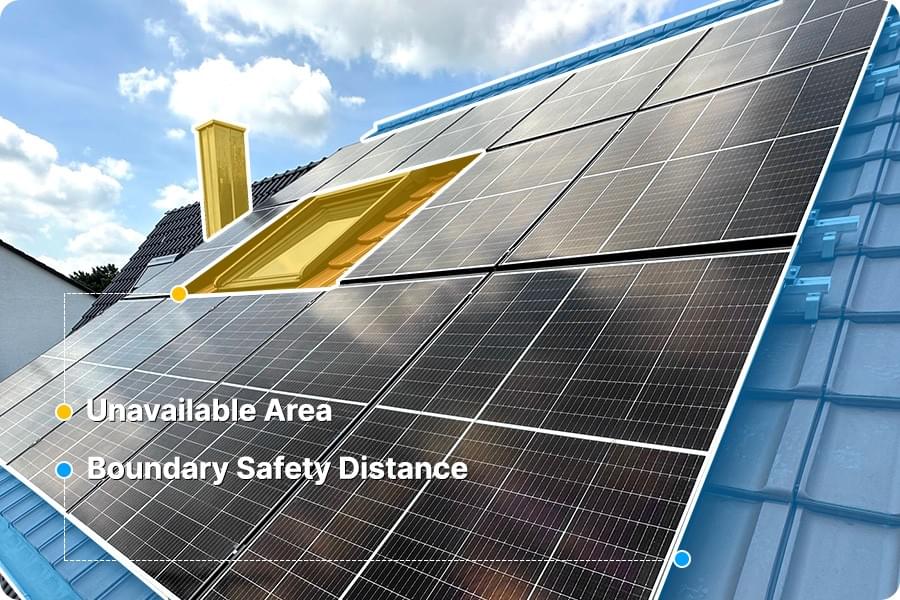

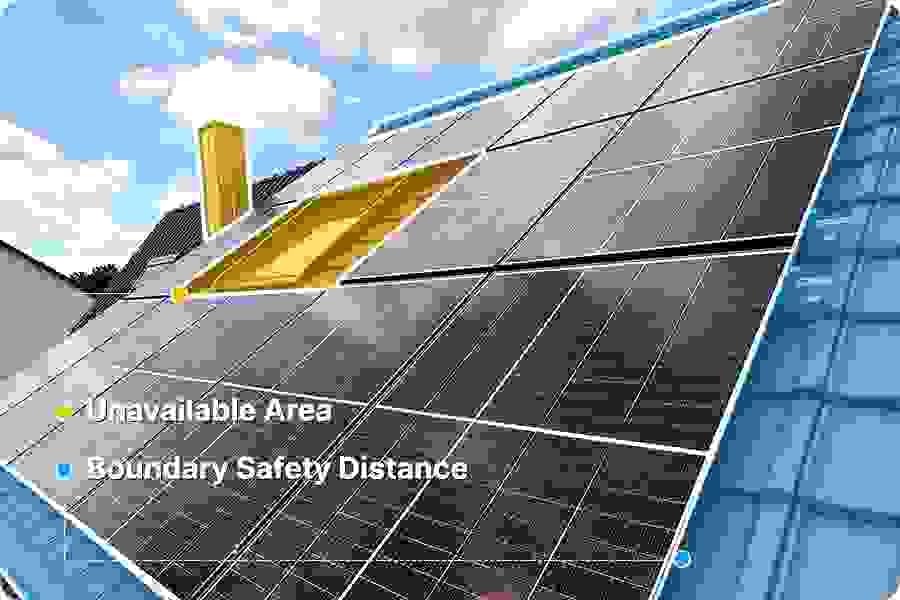

1. Bestämning av användbar yta
- Exkludera oanvändbara områden: som taknocken, rännor, takfönster, skorstenar, ventilationsöppningar osv.
- Beakta skuggfaktorer: Träd och angränsande byggnader kan skapa skuggor vid olika tider på dagen, vilket innebär att säkerhetsavstånd måste beaktas vid designen.
- Bevara underhållsgångar: För att underlätta framtida underhåll och rengöring, lämnas vanligtvis gångar mellan panelrader eller längs takets kant.
2. Taktyper och strukturella förhållanden
- Skråtak: Storleken påverkas av lutning och riktning, där det sydvända taket vanligtvis ger högre årlig energiutvinning.

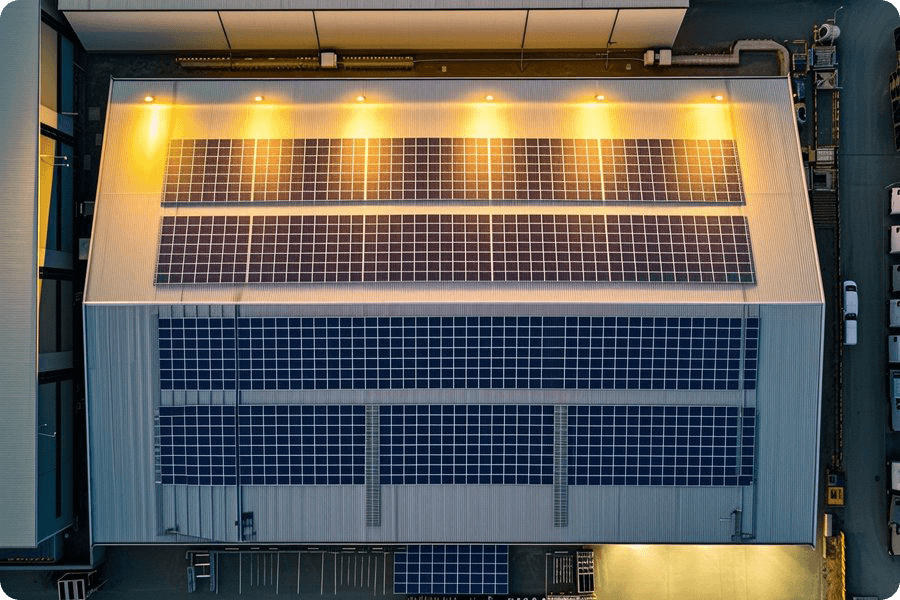

- Platta tak: Stödstrukturer krävs för att justera vinkeln, och det måste lämnas mer avstånd mellan panelerna för att undvika skuggning från panelerna själva.
- Metall- eller betongtak: Det är viktigt att kontrollera takets bärförmåga för att säkerställa att det kan stödja vikten av solpanelerna och stöden. Vid behov kan strukturella förstärkningar behövas.
3. Omräkning av yta och antal paneler
Efter att ha bekräftat den användbara ytan kan det erforderliga antalet paneler beräknas baserat på användarens energibehov eller designmålkapacitet:
Antal paneler som behövs = Behövd kapacitet (kWp) / Nominal effekt per panel (kW)

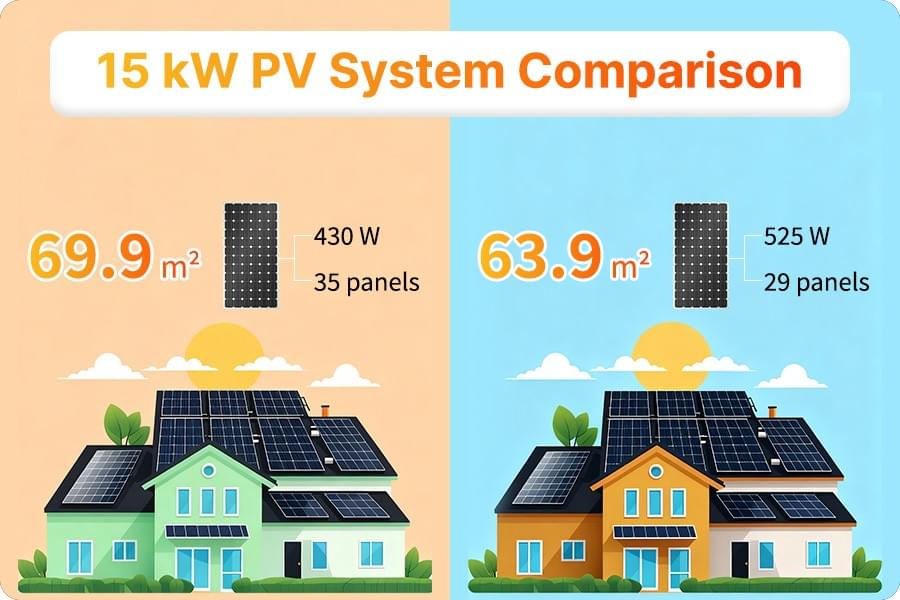

Exempel: 15kW-system (för användning i bostäder eller småföretag)
Användning av 430W-paneler: 15000W ÷ 430W ≈ 35 paneler
Användning av 525W-paneler: 15000W ÷ 525W ≈ 29 paneler
Beräkningsformel för upptagen yta
Total yta ≈ Panelens längd (m) × Bredd (m) × Antal paneler som behövs
430W panel: Storlek 1.762×1.134 m
1.762×1.134×35 ≈ 69.9m²
525W panel: Storlek 1.944×1.134 m
1.944×1.134×29 ≈ 63.9m²
Slutsats: Vid samma 15kW kapacitet sparar 525W-panelen cirka 6 m² takyta jämfört med 430W-panelen, samtidigt som det krävs 6 färre paneler, vilket gynnar stödstrukturer, kablage och arbetskostnader.
I södra Europa, där solresurserna är rika, är ett 15kW-system vanligtvis tillräckligt för att täcka energiutgifterna för de flesta hushåll eller småföretag; i norra Europa, där solförhållandena är sämre, kan det däremot behövas mer yta eller effektivare paneler. Takets riktning, lutning och klimatiska förhållanden är också faktorer som måste beaktas vid storleksberäkningen.
Avstånd mellan paneler och tekniska begränsningar för layouten
I solenergisystem på tak, varför är avståndet mellan solpanelerna viktigt? Detta är en del av storleksberäkningen som ofta förbises. Även om takytan är tillräcklig kan panelerna inte placeras för tätt. Ett rimligt avstånd påverkar direkt systemets effektivitet, säkerhet och livslängd.
1. Varför behövs det avstånd?
Om avståndet mellan panelerna är för litet kan solpanelerna skugga varandra under vintermånaderna eller på morgonen och kvällen, vilket minskar den totala energiproduktionen. Samtidigt begränsar för små mellanrum luftflödet, vilket leder till för hög temperatur och sänker effektiviteten. Ett lämpligt utrymme möjliggör också underhåll och bibehåller ett säkert avstånd mellan panelerna och angränsande strukturer.
2. Avstånd till kanten och säkerhetsavstånd
Förutom avståndet mellan panelerna måste även avståndet mellan panelerna och takets kant beaktas. I många länder och regioner kräver byggnormer att komponenterna ska hålla ett visst säkerhetsavstånd från takets kant, vilket både förhindrar att panelerna blåser bort och underlättar takets dränering och branddesign.

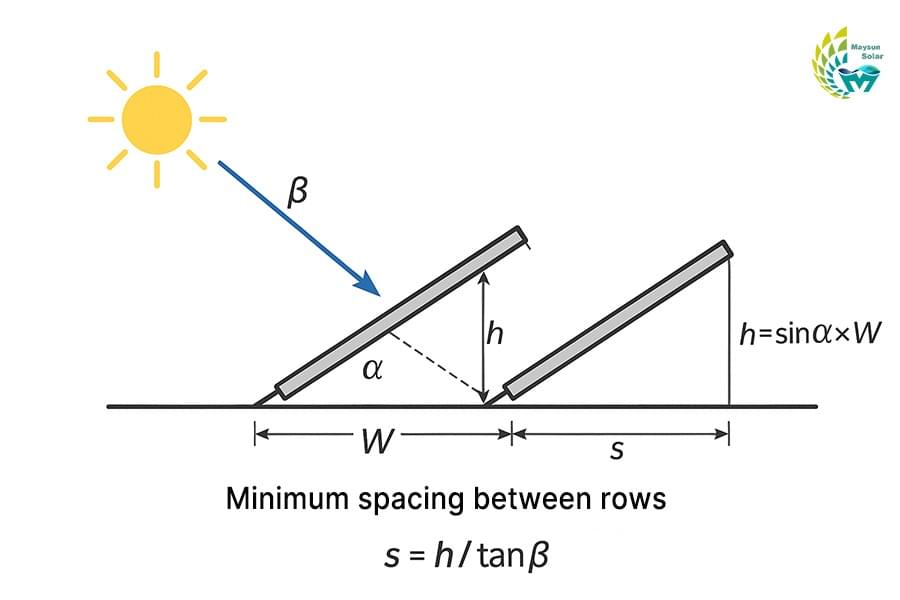

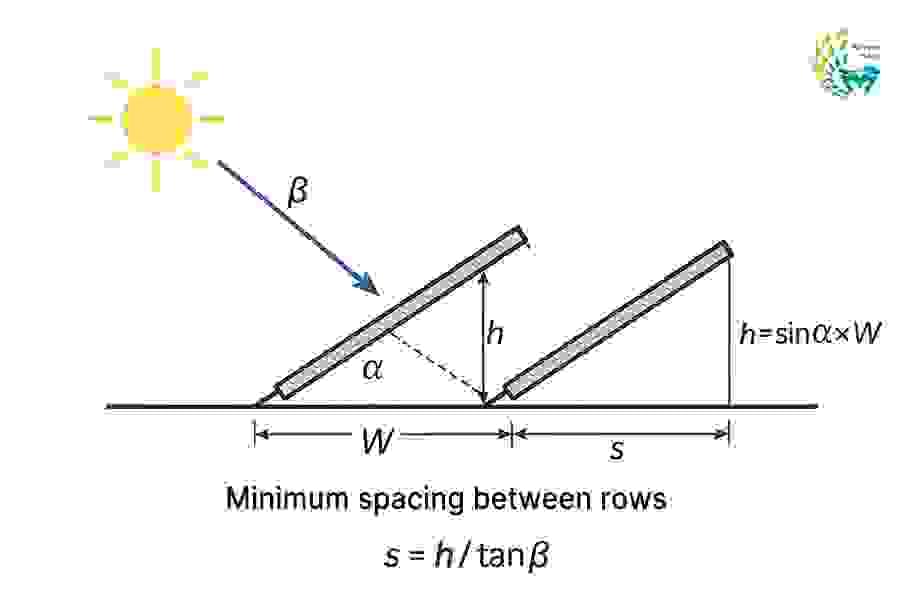

3. Skuggning och beräkning av minimal avstånd
Avståndet mellan solpanelerna beräknas vanligtvis baserat på den lokala breddgraden och solhöjden. En vanlig metod är att använda den lägsta solhöjden på vintersolståndet som referens och beräkna det minsta avståndet mellan panelerna för att säkerställa att skuggning undviks under större delen av året.
Höjdskillnad = sin(tilt vinkel) × panelens bredd
Exempel: Om panelens bredd är 1000 mm och lutningsvinkeln är 15°, då blir höjdskillnaden ≈ 259 mm.
Radavstånd = Höjdskillnad / tan(solhöjd)
Exempel: Om solhöjden på vintersolståndet är 17°, blir radavståndet ≈ 900 mm.
I det praktiska designarbetet, förutom de grundläggande formlerna för höjdskillnad och radavstånd, måste fler faktorer beaktas:
- Azimutkorrigering: När taket inte är exakt söderläge kan en kosinusjusteringsfaktor läggas till formeln för att optimera radavståndet och förbättra utrymmesutnyttjandet.
- Beräkning av radbredd: I CAD-layouten använder designers ofta en formel för radbredd för att snabbt bestämma den totala bredden som en rad paneler upptar, vilket gör arraylayouten mer intuitiv och effektiv.
Dessa avancerade beräkningsmetoder är särskilt värdefulla på smala tak eller stora kommersiella anläggningar. Genom att använda dessa metoder på rätt sätt kan systemets installationseffekt och övergripande effektivitet förbättras avsevärt.
4. Layout och påverkan av storlekar
Den vanligaste layouten är att panelernas långa kant placeras parallellt med taknocken, men de kan också placeras horisontellt för att passa olika takstrukturer. Här är storleken på solpanelerna en avgörande parameter. Stora paneler kräver färre enheter men mer utrymme mellan dem, medan små paneler innebär fler enheter och är mer flexibla på oregelbundna tak. För att kunna planera effektivt och förhindra onödig utrymmesförlust måste man ha en god förståelse för panelernas storlek för att exakt beräkna den totala layouten.
Ett korrekt avstånd och layout bestämmer inte bara hur många solpaneler som kan installeras på taket, utan påverkar också direkt energiutbytet och säkerheten för systemet. Därför måste storleksberäkningarna beakta både panelstorlek, layout och minsta avstånd för att uppnå den bästa lösningen för solpaneler och skapa det mest optimala solenergisystemet.
Sammanfattning
Beräkning av solpanelernas storlek på taket är en nyckelfaktor i projektets designfas. En exakt planering av storlekarna säkerställer att det begränsade takutrymmet används maximalt. Detta förhindrar kapacitetsförlust, förbättrar energieffektiviteten och garanterar systemets långsiktiga säkerhet och stabilitet.
Valet av komponenter bör styras av behov och inte enbart av att välja större effekter. Effektintervallet på 410W–800W täcker de flesta bostads- och kommersiella användningsområden och beslutet bör baseras på takets förhållanden, avstånd och gränser, samt strukturella och regulatoriska krav och kostnaden per kWh samt återbetalningstid. Genom att standardisera och parametrera storleksberäkningarna kan återanvändbara formler och checklista skapas för att leverera tekniskt pålitliga, ekonomiskt genomförbara och lättinstallerade solenergisystem.
Endast genom vetenskaplig planering under designfasen kan man säkerställa stabila och effektiva gröna energireturns under de kommande två decennierna.
Maysun Solar fokuserar på den europeiska marknaden och erbjuder stabil leverans och ett brett urval av solpaneler för grossist- och distributionskanaler, med teknologier som IBC, TOPCon och HJT. Vi tillhandahåller standardiserad information om storlekar och parametrar och ger ingenjörsrådgivning för viktiga beräkningar som takets användbara yta, minsta avstånd mellan rader och gränsavstånd, och hjälper EPC och installatörer att optimera design och kostnader enligt gällande regler för att uppnå förutsägbara avkastningar.
